電力系統諧波過大，如何解決？

更新時間：2025-05-07

瀏覽次數：12

在機電產品中，有很多設備需要較大功率的直流供電電壓，這就要采用三相‍整流電路。比如工業變‍頻器、電弧焊機、車床、起重機等。其輸出功率在幾千瓦~幾百千瓦，由于功率較大，一般采用三相6脈整流電路來提供大功率直流電壓輸出。

脈可控整流電路原理圖

24 脈波整流機組整流以大幅度減少系統中的低次諧波含量。其主要由 2 臺相同容量的 12 脈波軸向雙分裂式牽引移相整流變壓器和 4 組由三相全波整流橋構成的整流器兩部分共同組成。具有諧波分量低、電壓脈波小,濾波設備所需資金投入少等優點。整流機組中的 2 臺整流變壓器閥側均有 2 套低壓繞組,分別采用 Y 型和△型接線,使得 2 套繞組的線電壓形成 30°的相位角。網側繞組采用 2 種不同的延邊三角形接線方式進行移相，左延△接法實現移相+7.5°,右延△接法實現移相-7.5°。通過移相處理,得到 4 套閥側繞組的線電壓互差 15°的相位角。它們各自經過由三相全波整流橋構成的整流器整流,在 4 組整流器的直流側并聯運行,組成 2x12 脈波整流系統。

24 脈波整流系統低次諧波含量較低，通常使用在高鐵、地鐵等牽引系統。

整流裝置產生的諧波占所有諧波的近 25-33%,對電網的危害較大,諧波造成配電線纜、變壓器發熱,降低通話質量,空氣開關誤動作,發電機喘振等不良后果;諧波按電流相序分為+序(3k+1 次,k 為0和正整數)、-序(3k+2次,k 為0 和正整數).0序(3k 次,k 為正整數),+序電流使損耗加重,-序電流使電機反轉、發熱,0 序電流使中線電流異常增加。大量的諧波電流注入電網，造成電壓波形畸變，供電質量下降，嚴重危害供發電設備和用電設備。

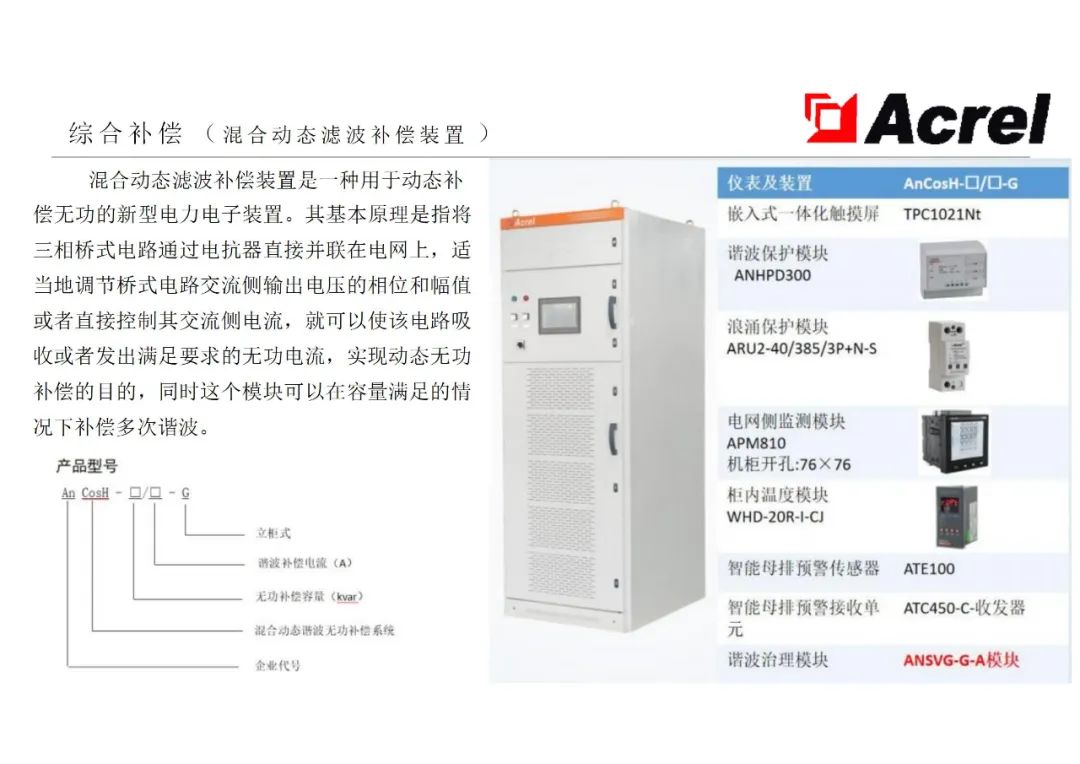

APF（有源濾波器）是用于對諧波進行動態治理的新型電力電子裝置。其克服了無源濾波器容易引起振蕩、補償特性單一、易發生過載等不足,對諧波電流的補償效果不受系統阻抗影響。能夠治理大小、頻率都變化的諧波,SVG(有源無功補償裝置)可以對變化的無功進行補償,提高系統整體的功率因數;因此APF和SVG在需動態治理諧波和無功的場合得到廣泛應用。
